自作データを作るにはExcel(WindowsまたはMac)が必要になります。 ご注意ください。

自作データ作成キット(Dropbox)

まずはじめに、ファイルの種類について説明します。

データファイルには3種類あります(以下(a)、(b)、(c)とします)。
E351系は(b)にのみ対応しておりますのでご注意ください。

(a)上下にモザイク柄を表示させ、真ん中に文字を表示させるもの。このファイルは3色とフルカラーの両方に対応します。3色モードでは文字はオレンジ、文字の縁取りは黒(点灯なし)で、フルカラーモードでは文字は白、文字の縁取りは黒(点灯なし)です。(例:スーパーひたち、回送)

(b)(a)ではない3色用のデータ。(例:あかぎ、偕楽園(3色))

(c)(a)ではないフルカラー用のデータ。(例:偕楽園(フルカラー))

(サンプルのデータファイルはDropboxで公開しています。)


データファイルを作るにはまずExcelでExcelファイルを作ったのちにそれをcsvファイルとして保存します。


詳しい手順を説明します。
(0)Excelを、入力した数字に応じてセルの色を変化するように設定しておくと便利です。Dropboxにそのように設定したファイルを置いておくので、ダウロードしてお使いください。(ファイル名は「a.xlsx」、「b.xlsx」、「c.xlsx」です。作りたいファイルに応じて選んでください。)


(1)まず、ExcelファイルのA1のセルにデータの形式を入力します。
(a)であれば「3CDATA2」、(b)であれば「3CDATA1」、(c)であれば「FCDATA1」と入力します。


(2)次にA2とB2のセルに縦のドット数と横のドット数を書きます。現在、80×64のデータしか対応していないのでA2には80とB2には64と入力してください。


(3)A3~BL82 のセルにはそれぞれのドットにおいて何色を表示させるかを入力します。(a)、(b)、(c)のそれぞれの場合について説明します。
(a)文字の一部になっているドットに対応するセルに2と入力してください。このドットは3色モードであればオレンジ色に、フルカラーモードであれば白色で表示されます。文字の縁取りはシステム側で自動で行うので入力する必要はありません。A3~BL82のそれ以外のセルには0を入力してください。

(b)各セルに、表示させたい色に応じて以下の数字を入力してください。

色	数字
透明	0
黒(点灯なし)	1
オレンジ	2
緑	3
赤	4

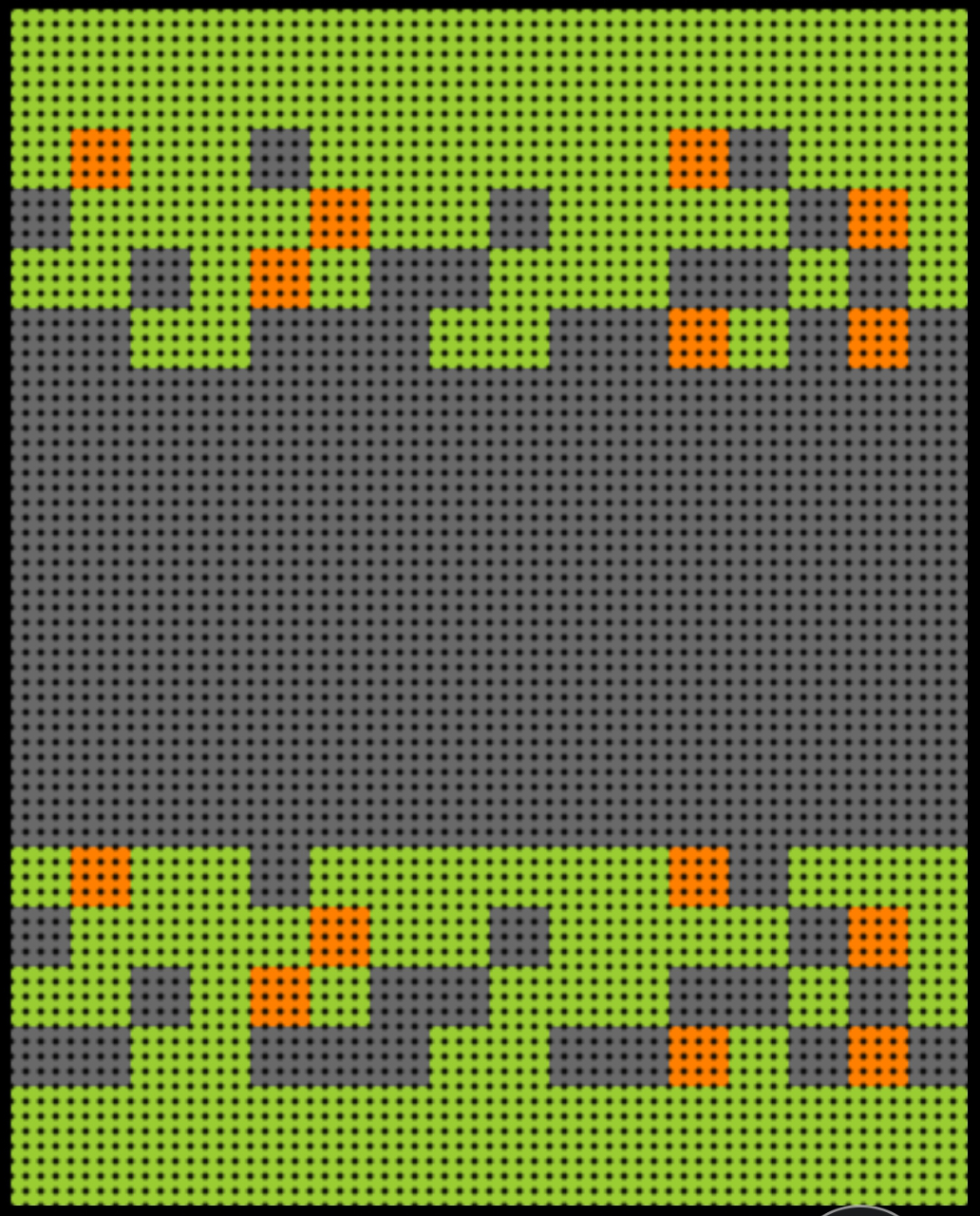

0を入力した場合、651系モードでは以下の画像の色が表示されます。

例えば、A3のセルに０を入力した場合は一番左上のドットに緑色が表示されます(上下のモザイク柄は動きます)

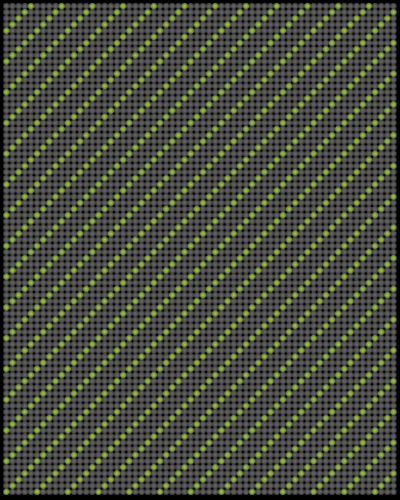

E351系モードでは下記の画像の色が表示されます。


上の画像の模様を表示させたくなければ0は入力しないでください。

(c)各セルに、表示させたい色に応じて以下の数字を入力してください。

色	数字
透明	0
黒(点灯なし)	1
オレンジ	2
緑	3
赤	4
白	5
青	6
黄色	7
マゼンタ	8
シアン	9

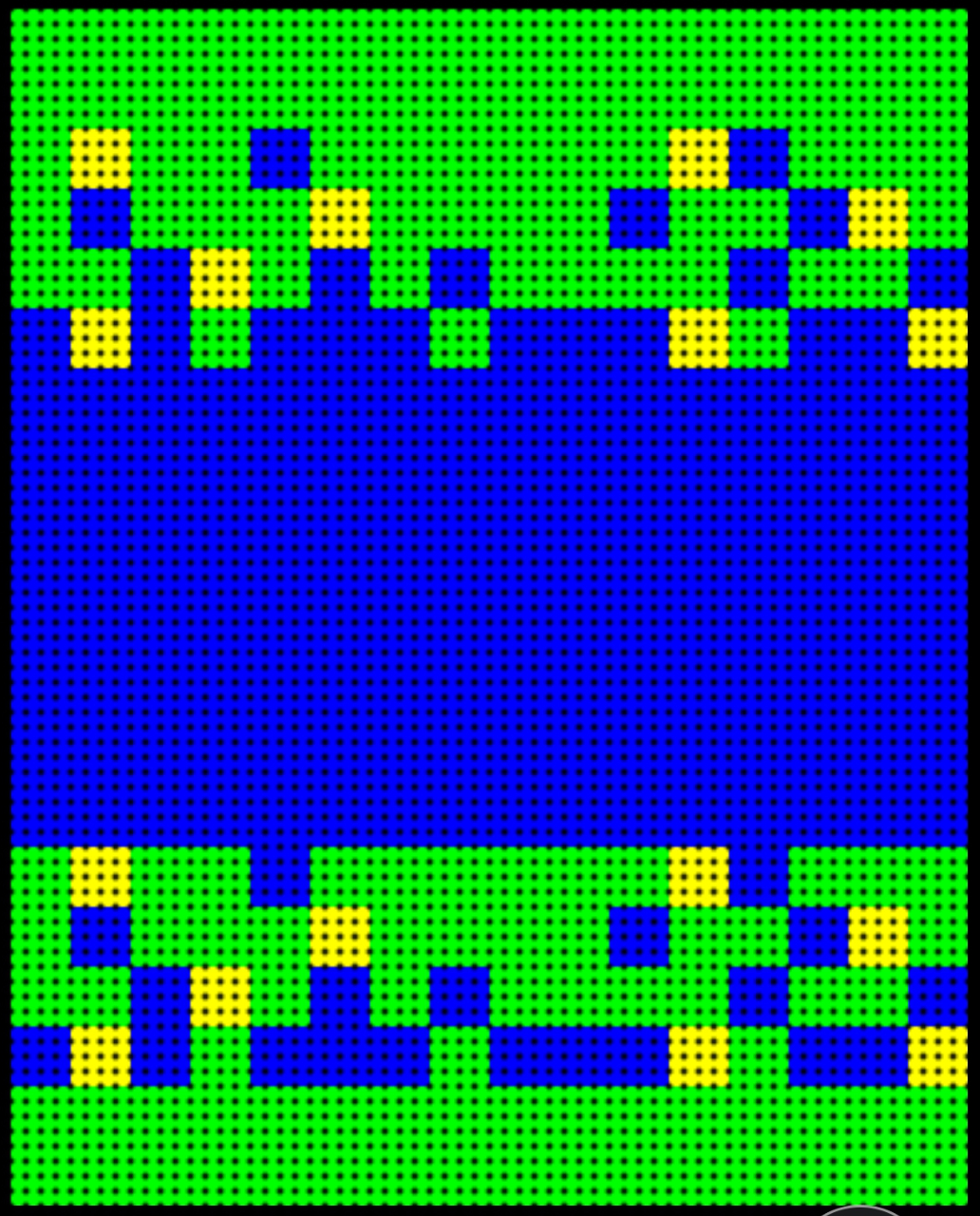

0を入力した場合は以下の画像の色が表示されます。

例えば、A3のセルに０を入力した場合は一番左上のドットに緑色が表示されます(上下のモザイク柄は動きます)。
上の画像の模様を表示させたくなければ0は入力しないでください。


(4)これをcsv形式で保存します。保存する際に「ファイル形式」のところで「CSV UTF-8 (コンマ区切り) (.csv)」または「CSV (コンマ区切り) (.csv)」を選択して下さい。


これでデータファイルは完成です。アプリ/サイトから選択できる場所にこのファイルを置いて、アプリ/サイトで選択して下さい。
携帯端末でのご利用の場合、Google ドライブ、OneDrive、Dropboxに保存すると便利です。(OneDriveやDropboxを利用する場合には本アプリ/サイトでしている端末にそれらをインストールする必要があります)


<注意>
・数字は全て半角で入力してください。
・A3~BL82の全てのセルに数字を入力してください(同じ数字を連続して入力する場合はオートフィルを用いると便利です)。
・アプリ/サイトに表示させるにはcsv形式である必要があります。Excelファイルでは表示できません。
・尾灯はアプリ/サイトで表示できるので入力する必要はありません。


わからないことがございましたらお気軽にお申し付けください。
また、うまく表示されない理由がわからない場合、データファイルを添付したメールを送ってくだされば、その理由をお調べいたします。
